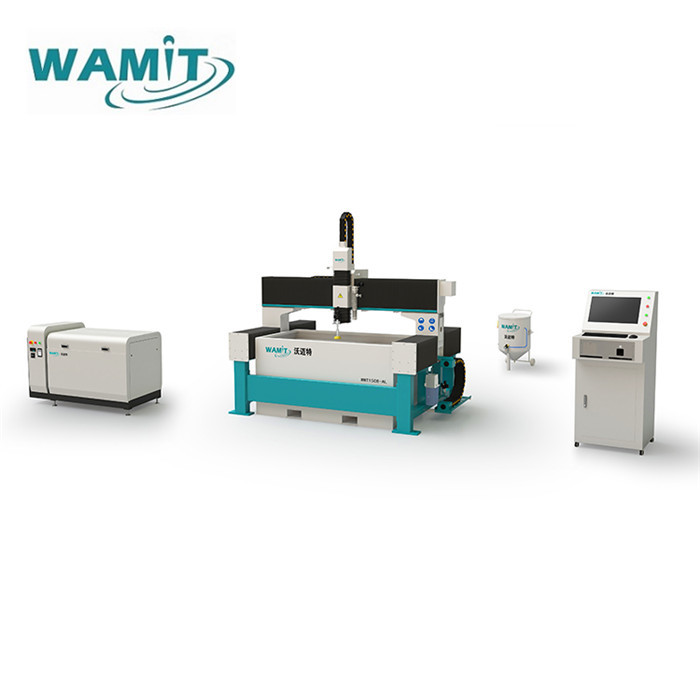

1500 * 1500 мм Машина для резки водным струем с насосом прямого привода для резки гранитных плиток
Подробная информация о скоростях водоразового резчика:
1. насос: 60000 psi насос прямого привода
2. Принять промышленный ПК
3. линейный гид:импортируется из ТАЙВАНА HIWIN
Основные особенности:
1- Таблица сбалансированного дизайна, твердая и стабильная, более прочная
2Рабочий стол с механизмом движения с ЧПУ и поддержкой заготовки использует раздробленную структуру, которая исключает влияние воды на точность резки во время резки
3. X-ось, Y-ось используют высококачественную LINDEN SWEDEN стойку и пинион, TBI рельс, которые обеспечивают точность подшипников, стабильную транспортировку, стойкость.Это вызывает брызги песка и воды.Полностью закрытая конструкция подъемной конструкции в Z-осе предотвращает коррозию свинцовых винтов и проводников.
4Интегрированная система автоматической смазки делает техническое обслуживание более автоматическим и простым.
5Все электрические компоненты - бренд Шнайдера.
6. Оснащенные YASKAWA AC сервоприводом и мотором (японская марка), высокая точность, длительный срок службы.
| Имя | Положение | Параметр |
|
Насос прямого привода
|
Модель |
WMT SDD 20 |
| двигатель | SIEMENS | |
| Способ регулирования направления | Электронное регулирование направления | |
| Диапазон давления | 50-420MPA, непрерывное давление 330-380Mpa | |
|
Максимальный поток гидравлического Насосы |
90 л/мин | |
| Максимальная пропускная способность | 30,5 л/мин | |
|
Максимальный диаметр драгоценного камня Насадка |
0.33 мм | |
| Мощность главного двигателя | 15 кВт | |
| Источник питания | 380V/50HZ, также работают на 220V/60HZ, 415V | |
| Стол для резки | Ось X Характеристика | используют прочную сталь 10 мм, диапазон резки 2500 мм. Ширина стола резки 2700 мм |
| Оси Y Характеристика | В качестве основы используется чугун, диапазон резки 1500 мм. Длина режущего стола 1700 мм. | |
| Ось Z Характеристика | Z-ось двойной линейный гид и четыре скользящего блока, 180 мм, может делать 200 мм | |
| Точность управления |
± 0,01 мм, точность резки ± 0,1 мм, точность перемещения: ±0,02 мм, максимальная скорость движения:6000 мм/мин, У нас есть новая технология, которая может сделать скорость 20-30 м/мин. |
|
| линейный гид | Тайвань HIWIN BRAND | |
| Структура таблицы | Отдельное тело, может быть доставлено одним контейнером 20'FCL | |
| Путь движения | Сервоприводная система | |
| Система с ЧПУ | Студия Nc, Фагор. | |
| Сервомотор | Двигатель SIEMENS | |
| Отрезающая голова | Структура литья и конструкция бетона | |
| Путь уплотнения |
Мягкая пылестойкая ткань на оси X, Y, Z, уплотнение Результат будет лучше, а под режущим столом есть нефтяной бак, линейный гид не нуждается в обслуживании. |
|
| Нагрузка вес Водоем |
Толщина стены 6 мм, с использованием фторуглерода Покрытие, может противоржаветь не менее 5 лет. |
|
| Контроллер с ЧПУ | Метод контроля | CNC |
| Размер дисплея | 21-дюймовый ЖК-дисплей | |
| Образец вырезания текста | DXF | |
| Модель компьютера | Компьютер промышленного управления | |
| Операционная система | Windows 7 | |
| ПЛК | SIEMENS | |
| Преимущество программного обеспечения | Автоматическое сохранение и перенос общих параметров | |
| Переместить контроллер | Может быть помещен на подходящее место по собственному желанию | |
|
Автоматический абразив Питатель |
Функция | Хранение и доставка песка |
| Работающий | Нет необходимости в электротехническом управлении, работа с образцами | |
| Мощность | 200 кг в течение 8-10 часов | |
| Давление | 0.3-0.6Mpa сжимает давление газа | |
| Цвет | Белый | |
|
Система деионизации |
Давление воды | 0.15Mpa~0.6Mpa |
| Температура воды | 5°C~50°C | |
| Температура окружающей среды | 5°C~50°C | |
| Относительная влажность | ≤ 95% ((25°C) | |
| Затуманенность воды | < 20 FTU | |
| Беспроводная ручка | Функция | Беспроводное управление водяным струем |
| Дисплей | Условия отображения оси X, Y, Z в реальном времени | |
| Настройки | Нулевая точка, клапан включен/выключен, ось X,Y,Z движется | |
| Технологии | Передовые технологии |
Теория управления сервоуправляемым насосом:
Насос прямого привода - это устройство, которое напрямую преобразует электрическую энергию в гидравлическую энергию посредством механизма соединительного стержня коленчатого вала, и отношение преобразования энергии достигает 97% или более.Соотношение преобразования мощности обычного асинхронного двигателя составляет 80% и сервомотора с постоянным магнитом 97%Поэтому замена асинхронного двигателя на сервомотор с постоянным магнитом значительно улучшает расход энергии усилителя, сохраняя скорость преобразования выше 90%;В то время как скорость преобразования энергии обычного гидравлического усилителя составляет только 56% (Эта скорость преобразования только в состоянии полной работы).В традиционной гидравлической системе асинхронный двигатель продолжает вращаться, когда водонасос не разрезается (например, движение режущей головки, смена режущего материала и т. д.),и масляный насос все еще работает. Хотя давление масляного насоса не высокий в это время, все еще есть 30% потеря мощности.асинхронный двигатель все еще имеет 30% потери, если он поддерживает свое собственное вращение и мощность магнитного поля.
Система управления CNC
Управление CNC, применяют 21-дюймовый ЖК
Используйте специализированное программное обеспечение NCStudio для резки водного струя, используйте функцию автоспасания для следующей операции.
Применить SIEMENS ПЛК вместо реле, кнопки являются Шнайдера
Нет необходимости в электронном управлении, простая работа, надежная, без обслуживания
Может поставлять количество режущего песка
Требуется давление сжатого газа менее 0,2 МПа
Необязательное оборудование.Система отсасывания обеспечивает решение проблемы удаления отходов песка из водорезательных резателей для пользователей во всем мире.
Скорость резки водораствора:
| Материал | Спецификация | Скорость ((мм/мин) | |
| Сервонагнетательный насос | Гидравлический насос усилителя | ||
| Пластина из углеродистой стали | 10 мм | 330 | 270 |
| 12 мм | 280 | 220 | |
| 14 мм | 240 | 180 | |
| 16 мм | 200 | 140 | |
| 20 мм | 170 | 110 | |
| 22 мм | 140 | 85 | |
| Алюминиевая плита | 12 мм | 800 | 600 |
| 30 мм | 200 | 160 | |
| Стекло | 5 мм | 2000 | 1600 |
| 8 мм | 1800 | 1400 | |
| 10 мм | 1500 | 1100 | |
| 12 мм | 1200 | 900 | |
| 14 мм | 1000 | 700 | |
| Керамические плитки | 12 мм | 2000 | 1500 |
| 14 мм | 1400 | 900 | |
| Микрокристаллический камень | 16 мм | 1200 | 900 |
| Мармур | 25 мм | 1000 | 800 |
| 30 мм | 800 | 600 | |
Образцы резания водонагнетателя:
Служба обслуживания клиентов:
Мы уже экспортировали в более чем 20 стран, а теперь имеем агентов в Америке, России, Южной Африке, Эквадоре, Великобритании, Аргентине, Чили, Мексике, Австралии, Саудовской Аравии и других странах ССАГПЗ, Малайзии, Вьетнаме.Мы можем организовать инженеров ехать на фабрику заказчика, если нет агентов в их стране.
