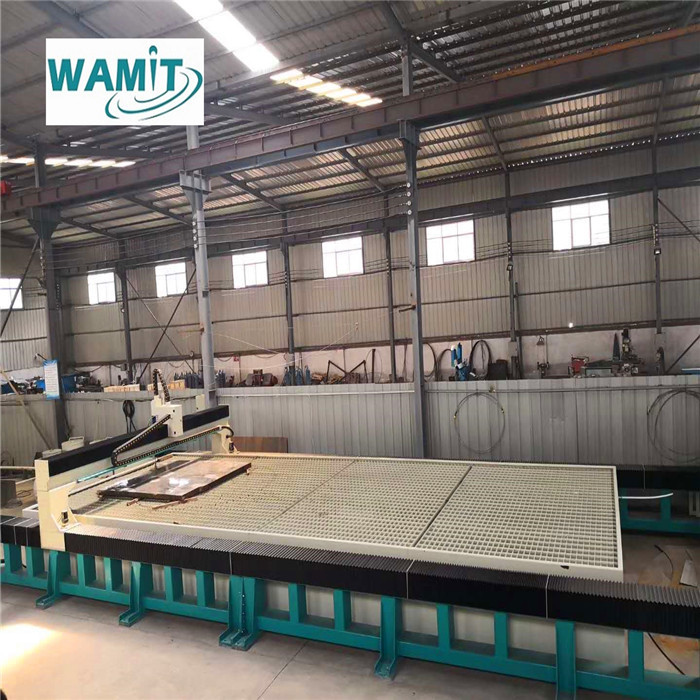

3 AXIS 4000 * 10000 мм Большая настольная машина с усилителем 420 mpa насос водопроводный режущий аппарат водопроводный резач
Описание водораствора:
| Имя | Положение | Параметр |
|
Насос усилителя
|
Модель | WMT3742Z |
| двигатель | SIEMENS | |
| Способ регулирования направления | Электронное регулирование направления | |
| Диапазон давления | 50-420MPA, непрерывное давление 330-380Mpa | |
|
Максимальный поток гидравлического Насосы |
90 л/мин | |
| Максимальная пропускная способность | 30,7 л/мин | |
|
Максимальный диаметр драгоценного камня Насадка |
0.33 мм | |
| Мощность главного двигателя | 37 кВт | |
| Источник питания | 380V/50HZ, также работают на 220V/60HZ, 415V | |
| Стол для резки | Ось X Характеристика | используют прочную сталь 10 мм, диапазон резки 4000 мм. Ширина стола резки 4200 мм |
| Оси Y Характеристика | В качестве основы используется чугун, диапазон резки 10000 мм. Длина режущего стола 10200 мм. | |
| Ось Z Характеристика | Z-ось двойной линейный гид и четыре скользящего блока, 180 мм, может делать 200 мм | |
| Точность управления |
± 0,01 мм, точность резки ± 0,1 мм, точность перемещения: ±0,02 мм, максимальная скорость движения:6000 мм/мин, У нас есть новая технология, которая может сделать скорость 20-30 м/мин. |
|
| линейный гид | Тайвань HIWIN BRAND | |
| Структура таблицы | Отдельное тело, может быть доставлено одним контейнером 20'FCL | |
| Путь движения | Сервоприводная система | |
| Система с ЧПУ | Студия Nc, Фагор. | |
| Сервомотор | Двигатель SIEMENS | |
| Отрезающая голова | Структура литья и конструкция бетона | |
| Путь уплотнения |
Мягкая пылестойкая ткань на оси X, Y, Z, уплотнение Результат будет лучше, а под режущим столом есть нефтяной бак, линейный гид не нуждается в обслуживании. |
|
| Нагрузка вес Водоем |
Толщина стены 6 мм, с использованием фторуглерода Покрытие, может противоржаветь не менее 5 лет. |
|
| Контроллер с ЧПУ | Метод контроля | CNC |
| Размер дисплея | 21-дюймовый ЖК-дисплей | |
| Образец вырезания текста | DXF | |
| Модель компьютера | Компьютер промышленного управления | |
| Операционная система | Windows 7 | |
| ПЛК | SIEMENS | |
| Преимущество программного обеспечения | Автоматическое сохранение и перенос общих параметров | |
| Переместить контроллер | Может быть помещен на подходящее место по собственному желанию | |
|
Автоматический абразив Питатель |
Функция | Хранение и доставка песка |
| Работающий | Нет необходимости в электротехническом управлении, работа с образцами | |
| Мощность | 200 кг в течение 8-10 часов | |
| Давление | 0.3-0.6Mpa сжимает давление газа | |
| Цвет | Белый | |
|
Система деионизации |
Давление воды | 0.15Mpa~0.6Mpa |
| Температура воды | 5°C~50°C | |
| Температура окружающей среды | 5°C~50°C | |
| Относительная влажность | ≤ 95% ((25°C) | |
| Затуманенность воды | < 20 FTU | |
| Беспроводная ручка | Функция | Беспроводное управление водяным струем |
| Дисплей | Условия отображения оси X, Y, Z в реальном времени | |
| Настройки | Нулевая точка, клапан включен/выключен, ось X, Y, Z движется | |
| Технологии | Передовые технологии |
Принцип работы нашего водораствора:
Основной принцип работы водонагнетателя сверхвысокого давления прост и чрезвычайно сложен.Низкое давление масла из масляного насоса толкает большой поршень нагнетателя, чтобы сделать его взаимнымС другой стороны, система водоснабжения очищается сначала, а затем перемещается в другую сторону.и затем низкое давление воды закачивается на воду насосПосле того, как вода низкого давления, входящая в ускоритель, подвергается давлению небольшим поршнем, давление повышается.Потому что вода высокого давления производится после того, как зарядное устройство непрерывно сжимается вперед и назад, и поршень суперкомпрессора должен быть перевернут, давление струи воды, испускаемой из сопла, пульсирует.Для получения стабильного высокого давления водного струя, необходимо, чтобы вырабатываемая вода высокого давления попадала в аккумулятор, а затем текла к сосуду, чтобы достичь цели стабилизации давления.Основной принцип работы водного струя прост и чрезвычайно сложен обычной воды сверхвысокого давления водного струяКлючом к образованию воды сверхвысокого давления является насос высокого давления.
Масло низкого давления от масляного насоса толкает большой поршень нагнетателя, чтобы он двигался взаимно.С другой стороны, система водоснабжения сначала очищается, а затем вода низкого давления откачивается насосом. После того, как вода низкого давления, поступающая в бустер, подвергается давлению небольшим поршнем,давление повышаетсяПоскольку вода высокого давления образуется после непрерывного сжатия нагнетателя вперед и назад, и поршень нагнетателя должен быть перевернут,давление струи воды, испускаемой из сопла, пульсирует.. (обработка резки воды) Для получения стабильного струя воды высокого давления, необходимо, чтобы вырабатываемая вода высокого давления входит в аккумулятор, а затем течет к сосуду,чтобы достичь цели стабилизации давленияВодный струй производится обычной водой, проходящей через ультравысокое давление давления для давления воды до 4000 бар (60,000 psi),и затем проходит через очень маленький соус (с диаметром около 0.1 мм до 0.4 мм) для создания скорости в секунду Водная стрела, которая составляет почти километр (примерно в три раза больше скорости звука).резка заготовки, которая должна быть обработана.
Состав оборудования для обработки струей воды включает в себя: насос сверхвысокого давления, устройство для режущей головы струей воды, подвижный план режущего стола X-Y струей воды,Контроллер CNC и программный пакет CAD/CAM, и т. д. Ключевое оборудование: насос сверхвысокого давления увеличивает давление воды, чтобы иметь возможность резать различные материалы, чем выше давление,Чем больше он может проникать в различные материалы.; устройство для режущей головки водонапорного типа содержит насадку для драгоценных камней небольшого диаметра, обычно красную или сапфировую, этот вид насадки для драгоценных камней инкрустирован в металлический материал,и сосна установлена на полке, которая может регулироваться вверх и вниз, так что стрелка воды высокого давления может точно проходить положение, которое должно быть обработано, не повреждая никаких других частей заготовки.Это также важный фактор для обеспечения точности резки водяным струемПосле сверхвысокого давления, вода подвергается давлению до 4000 бар (60000 psi), а затем проходит через очень маленький сосуд (с диаметром около 0,1 мм до 0,4 мм),генерируя скорость почти километров в секунду (около скорости звука) В три раза больше скорости стрелки водыЭта водяная стрела похожа на острый меч для резки, резания рабочей части, которая должна быть обработана.
Состав оборудования для обработки струей воды включает в себя: насос сверхвысокого давления, устройство для режущей головы струей воды, подвижный план режущего стола X-Y струей воды,Контроллер CNC и программный пакет CAD/CAM, и т. д. Ключевое оборудование: насос сверхвысокого давления увеличивает давление воды, чтобы иметь возможность резать различные материалы, чем выше давление,Чем больше он может проникать в различные материалы.; устройство для режущей головки водонапорного типа содержит насадку для драгоценных камней небольшого диаметра, обычно красную или сапфировую, этот вид насадки для драгоценных камней инкрустирован в металлический материал,и сосна установлена на полке, которая может регулироваться вверх и вниз, так что стрелка воды высокого давления может точно проходить положение, которое должно быть обработано, не повреждая никаких других частей заготовки.Это также важный фактор для обеспечения точности резки водяным струем.
Образцы резания водонагнетателя:
Как выбрать лучший водореактивный резчик?
При выборе режущей машины водопроводного типа в основном учитываются две части: система высокого давления и платформа CNC-резания.Различные системы высокого давления и различные режущие платформы могут формировать режущее оборудование, подходящее для различных областейЕсли вы выбираете тип и толщину материала для резки перед выбором оборудования, то для вас будет полезны требования к поверхности резки и скорости резки.
1Выбор системы высокого давления:
В основном в зависимости от типа материала резки, толщины, качества режущей поверхности и скорости резки.
· Система высокого давления 420 МПа: 37 КВт (50 л.с.), основные компоненты всей машины включают: зарядное устройство, реверсионный клапан, основной двигатель, маслонасос, ПЛК, электрические компоненты и т.д.все принимают бренды мирового класса, чтобы обеспечить более высокую производительность и стабильность.
2. Выбор рабочей платформы CNC:
В основном зависит от размера разрезанного материала.
·Тип штанги: компактная конструкция, удобная установка, подходящая для случаев, когда размер материала относительно фиксирован, погрузка и разгрузка относительно удобны,или способ погрузки и разгрузки относительно фиксированный.
·Тип подъемника: механизм движения и режущая платформа отделены друг от друга, и пространство для погрузки и разгрузки большое.Он особенно подходит для ситуации с нерегулярным размером материала и не фиксированными методами погрузки и разгрузки. Если вы покупаете оборудование, это в основном для осуществления внешней резки обработки, Рекомендуется использовать витриновый тип.
·Размеры: при выборе размера станка для резки с помощью ЧПУ в первую очередь следует учитывать форму заготовки (т.е. удар резки),и затем рассмотреть вопрос о резке и размер самого материалаКонечно, следует также учитывать будущее развитие и изменения.
·Электрический режим привода: если скорость резки превышает 3000 мм/мин, рекомендуется использовать сервомотор.
3. Другие необязательные пункты:
·Автоматическая система подачи песка: для уменьшения интенсивности труда и избежания прерывания резки, вызванного тем, что оператор забыл вовремя добавить песок,можно выбрать автоматическую систему подачи пескаЭта система может использоваться двумя машинами одновременно, поэтому рекомендуется выбирать, когда есть две машины. .
·Двойная режущая головка: если заготовка не большая (обычно меньше 600 мм), и партия большая, а сорт небольшой, вы также можете выбрать двойную голову или множественную режущую голову.чтобы машина была более эффективной.Принимает систему высокого давления типа 50B, которая составляет 37 кВт (50 л.с.) или больше.
·Очистка мягкой воды: если вы выбираете систему 40B или 50B высокого давления, рекомендуется выбрать систему обработки мягкой воды, чтобы продлить срок службы уплотнений высокого давления.
Если вы можете подробно описать свои потребности, мы поможем вам выбрать подходящий план на основе вашей реальной ситуации.
Послепродажное обслуживание:
1- полевое обслуживание и ремонт,
2Онлайн-поддержка, полевая установка, пуск в эксплуатацию и обучение, видеотехническая поддержка
3Бесплатные запасные части.
