3 AXIS 2000 * 4000 мм водопроводный режущий аппарат с 60000psi усилителем высокого давления насос водопроводный резач
Полный набор абразивной водостойкой режущей машины включает рабочий стол, насос, контроллер CNC, систему высокого давления с системой охлаждения, автоматический кормильщик абразивом, очистку воды и систему удаления абразива,и т.д..
Оснащение оборудования принимает тяжелую систему поддержки.С многоточечным способом крепления в длинном направлении рамы, нет никакого смещения деформации во время работы, что обеспечивает точность резки.
30 м / мин скорость движения машины и 15 кВт насос прямого привода, сэкономит 70% стоимости резки стекла
Водяной резач Преимущество:
1Мотор SIEMENS мощностью 37 kW
2Все электрические компоненты - бренд Шнайдера.
3. Может сделать специальный размер и специальный дизайн в соответствии с требованиями клиента
4. Система подачи песка с помощью свободного абразива
5У нас есть самая удобная автоматическая абразивная система удаления и переработки песка для любой марки водяной струи режущей машины
6Импортируемый насос усилителя
7. Используйте 8 мм стали, чтобы сделать режущий стол прочнее и сохранить точность времени на протяжении всего жизни
8. Мягкое покрытие для линейного гида или передачи и стойки, может эффективно предотвратить пыль
9- Установка автоматического масляного бака для режущего стола, отсутствует необходимость в обслуживании линейного проводника
10. Законные системы Windows 7 и установить новейшую китайскую систему резки водораствора
11. HIWIN линейный гид и шаровой винт
12Изменный серво насос может снизить стоимость электроэнергии
13У нас есть агенты в Индии, Америке, России, Южной Африке, Эквадоре, Великобритании, Аргентине, Чили, Мексике, Австралии, Саудовской Аравии, Малайзии, Вьетнаме и так далее.
14Мы можем сделать скорость движения машины до 10-50 м / мин, что улучшит вашу эффективность резки
15Мы ищем агентов по всему миру.
Спецификация водораствора:
| Имя | Положение | Параметр |
|

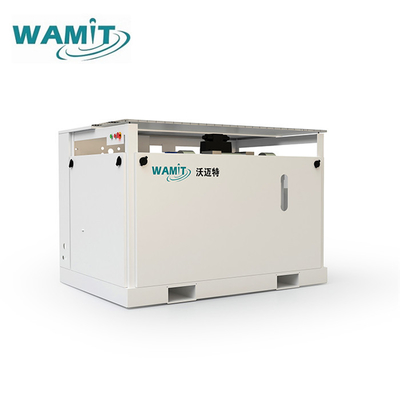

Насос усилителя
|
Модель | WMT3742Z |
| двигатель | SIEMENS | |
| Способ регулирования направления | Электронное регулирование направления | |
| Диапазон давления | 50-420MPA, непрерывное давление 330-380Mpa | |
|
Максимальный поток гидравлического Насосы |
90 л/мин | |
| Максимальная пропускная способность | 30,7 л/мин | |
|
Максимальный диаметр драгоценного камня Насадка |
0.33 мм | |
| Мощность главного двигателя | 37 кВт | |
| Источник питания | 380V/50HZ, также работают на 220V/60HZ, 415V | |
|

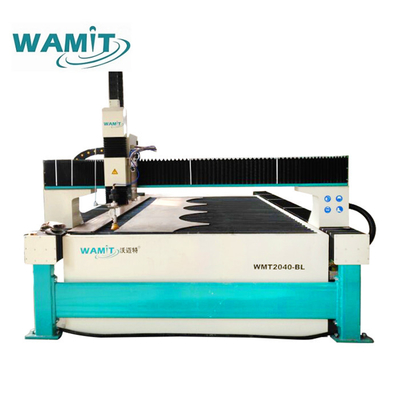

Стол для резки
|
Ось X Характеристика | использовать прочную сталь 10 мм, диапазон резки 2000 мм. Ширина режущего стола 2200 мм |
| Оси Y Характеристика | В качестве основы используется чугун, диапазон резки 4000 мм. Длина режущего стола 4200 мм. | |
| Ось Z Характеристика | Ось Z двойной линейный гид и четыре скользящего блока, 180 мм, может делать 200 мм | |
| Точность управления |
± 0,01 мм, точность резки ± 0,1 мм, точность перемещения: ±0,02 мм, максимальная скорость движения:6000 мм/мин, У нас есть новая технология, которая может сделать скорость 20-30 м/мин. |
|
| линейный гид | Тайвань HIWIN BRAND | |
| Структура таблицы | Отдельное тело, может быть доставлено одним контейнером 20'FCL | |
| Путь движения | Сервоприводная система | |
| Система с ЧПУ | Студия Nc, Фагор. | |
| Сервомотор | Двигатель SIEMENS | |
| Отрезающая голова | Структура литья и конструкция бетона | |
| Путь уплотнения |
Мягкая пылестойкая ткань на оси X, Y, Z, уплотнение Результат будет лучше, а под режущим столом есть нефтяной бак, линейный гид не нуждается в обслуживании. |
|
| Нагрузка вес Водоем |
Толщина стены 6 мм, с использованием фторуглерода Покрытие, может противоржаветь не менее 5 лет. |
|
|

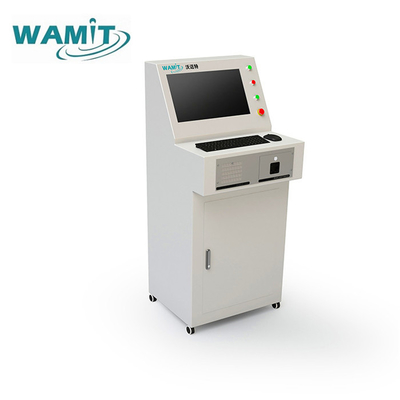

Контроллер с ЧПУ
|
Метод контроля | CNC |
| Размер дисплея | 21-дюймовый ЖК-дисплей | |
| Образец вырезания текста | DXF | |
| Модель компьютера | Компьютер промышленного управления | |
| Операционная система | Windows 7 | |
| ПЛК | SIEMENS | |
| Преимущество программного обеспечения | Автоматическое сохранение и перенос общих параметров | |
| Переместить контроллер | Может быть помещен на подходящее место по собственному желанию | |
|

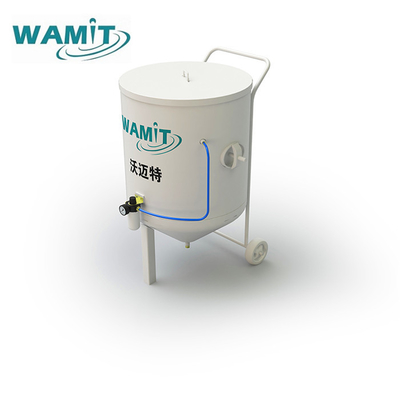

Автоматический Абразивные Питатель
|
Функция | Хранение и доставка песка |
| Работающий | Нет необходимости в электротехническом управлении, работа с образцами | |
| Мощность | 200 кг в течение 8-10 часов | |
| Давление | 0.3-0.6Mpa сжимает давление газа | |
| Цвет | Белый | |
|
Деионизация Система
|
Давление воды | 0.15Mpa~0.6Mpa |
| Температура воды | 5°C~50°C | |
| Температура окружающей среды | 5°C~50°C | |
| Относительная влажность | ≤ 95% ((25°C) | |
| Затуманенность воды | < 20 FTU | |
|
Беспроводная ручка
|
Функция | Беспроводное управление водяным струем |
| Дисплей | Условия отображения оси X, Y, Z в реальном времени | |
| Настройки | Нулевая точка, клапан включен/выключен, ось X, Y, Z движется | |
| Технологии | Передовые технологии |
Образцы резания водонагнетателя:
Модели водореактивных резчиков:
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1. Какие преимущества приобретения водоразовой режущей машины по сравнению с ЭДМ, лазером, плазмой или машинным инструментом?
| Требования | Водяной струй | ЭДМ | Лазер | Плазма | Машины-инструменты |
| Эффективное использование затрат и времени | Да, да. | Нет, нет. | Да, да. | Да, да. | Нет, нет. |
| Высокая толерантность, точная резка | Да, да. | Да, да. | Да, да. | Нет, нет. | Нет, нет. |
| Никаких ожогов, никаких HAZ. | Да, да. | Нет, нет. | Нет, нет. | Нет, нет. | Да, да. |
| Огранка с несколькими головами | Да, да. | Нет, нет. | Да, да. | Нет, нет. | Да, да. |
| Сталь толщиной более 150 мм. | Да, да. | Да, да. | Нет, нет. | Да, да. | Да, да. |
| Никаких искажений или изменения цвета | Да, да. | Да, да. | Нет, нет. | Нет, нет. | Да, да. |
| Урожайность гнезда | Да, да. | Да, да. | Да, да. | Нет, нет. | Нет, нет. |
| Блестящая, зеркальная отделка | Да, да. | Да, да. | Нет, нет. | Нет, нет. | Да, да. |
| Хрупкий, мягкий или твердый материал | Да, да. | Да, да. | Да, да. | Да, да. | Нет, нет. |
| Нержавеющая сталь, медь, латунь или экзотические материалы | Да, да. | Да, да. | Нет, нет. | Да, да. | Нет, нет. |
| Никаких токсичных паров, отложений или накопления углерода | Да, да. | Нет, нет. | Нет, нет. | Нет, нет. | Нет, нет. |
| Экологически чистые | Да, да. | Нет, нет. | Да, да. | Да, да. | Нет, нет. |
2Какой материал может быть разрезан вашей водостойкой режущей машиной?
Существует множество материалов, которые может резать наша водопроницаемая режущая машина, такие как камень, керамика, кварц, стекло, пена, пластик, резина, медь, латунь, алюминий, мягкая сталь, предварительно закаленная сталь, титан,Инконел и хасталлой
3Какова максимальная толщина режущей машины с водяным струем?
Вообще говоря, если резать сталь максимальная толщина нашей водорастворимой режущей машины может быть до 240 мм, но мы предлагаем резать не более 150 мм для гладкой резки. теперь наше расстояние оси Z 170 мм,Мы можем сделать специальные для клиентов.
4Как мы обеспечиваем послепродажный сервис?
В некоторых странах у нас есть отдел послепродажного обслуживания, мы предоставим местное обслуживание, если нет местного обслуживания, мы организуем инженера для зарубежной установки и обучения.Время установки и обучения обычно 7-10 днейИ мы также можем предоставить видео установки.
5- Сколько у вас сроков доставки?
Обычно это 30 дней. Если у вас есть запас, 15 дней.
6Какова скорость резки?
| Материал | Толщина ((мм) | Скорость резки насоса 420MPa ((mm/min) |
| Мармур |
20 30 |
410 360 |
| Гранит |
20 30 |
380 250 |
| Стеклянный мост | 12 | 1100 |
| Стекло |
5 10 20 |
1610 725 420 |
| Стекло с дробленным клеем | 10 | 630 |
| Губка | 50 | 6500 |
| Пена | 50 | 6500 |
| Дерево |
10 50 |
1350 270 |
| Сталь |
2 4 6 8 10 15 20 60 |
800 570 520 360 260 150 60 26 |
| Ламинированные материалы | 10 | 2000 |
| Алюминий | 5 | 970 |
| Медь | 5 | 460 |
| Стеклянные волокна Укрепленные пластмассы |
2 | 1650 |
