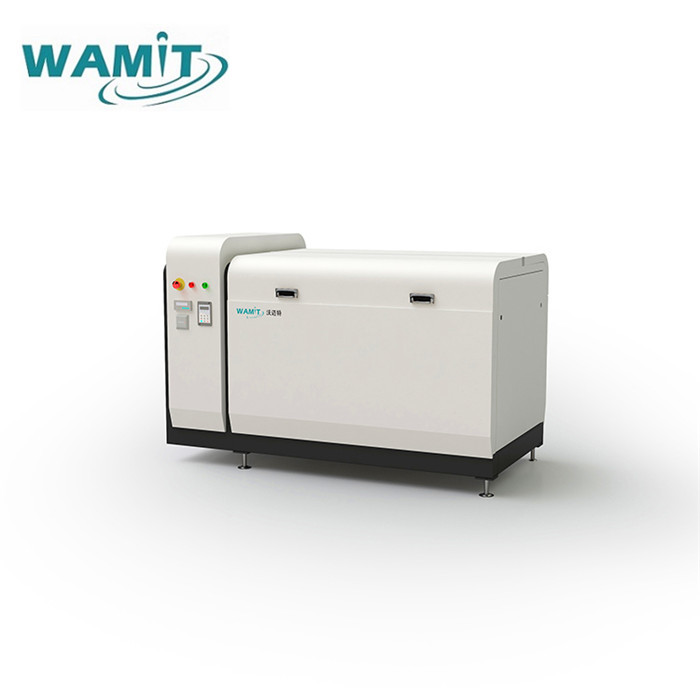

60000 psi HP сервоуправляемый насос прямого привода для насоса резки водным струем
Сервонагнетательный насос HP
Насос WAMIT с сервопрямым приводом представляет собой новое поколение высокоэффективного, энергосберегающего насоса сверхвысокого давления, который является первым крупным научно-исследовательским центром в Китае.Система усилителя прямого привода с сервомотором.
Сравнение сервонагнетательного насоса WAMIT и насоса усилителя Waterjet:
Принцип работы гидравлического бустерного насоса заключается в том, что асинхронный мотор приводит в движение насос поршневого насоса для получения масла
Напряжение воды и давление масла преобразуются в давление воды.
соотношение давления составляет 1:20Возьмем, например, гидравлический насос (60000 psi) и насос Volmet (60000 psi).
Приведу пример.
1, выбор двигателя
Гидравлический бустерный насос использует асинхронный двигатель мощностью 37 кВт. Коэффициент преобразования мощности асинхронного двигателя составляет около 80% ~ 85%.
Сервонагнетательный насос Volmet использует двигатель с постоянным магнитом мощностью 15 кВт.
Таким образом, экономия энергии только одного двигателя составляет: 60% или более
2, способ преобразования давления
(1) Гидравлический бустерный насос представляет собой асинхронный двигатель, который приводит в движение пленгерный насос для создания масляного давления.
Система преобразует давление масла в давление воды, а насос прямого привода - это процесс, в котором двигатель приводит
Это приведет к потере энергии, около 35%, поэтому насос прямого привода
примерно на 35% энергоэффективнее, чем гидравлический бустерный насос.
(2) Гидравлический насос повышает давление масла через реверсионный клапан и затем преобразует его в давление воды.
Например, чтобы установить, что в момент коммутации давление в клапане понижается, возникают колебания давления воды.
давление 50 000 ПСИ, минимальное давление после колебания может достичь 43 000 ПСИ, а среднее давление около
45Насос Volmet серво прямого привода может поддерживать постоянное давление, устанавливая 50000Psi, давление воды выхода
50000Psi, так что эффективность резки будет значительно улучшена, (( 57323524, 57072907, 50000-45000) / 45000 = 11%, эффективность резки
увеличится на 10-20%.
3, режим управления
(1), гидравлический бустерный насос обычно запускается прямым стартом или звездным треугольником, хотя он может уменьшить некоторый стартовый ток,
Но влияние на энергосистему и потребление энергии по-прежнему очень большое.
Интеллектуальный мягкий старт, стартовый ток до нескольких ампер, полностью избегая воздействия на сеть и уменьшая мощность
потребление.
(2) После запуска гидравлического бустерного насоса, независимо от того, имеет ли вода высокого давления выход или нет, двигатель будет работать на
Насос Volmet использует полностью интеллектуальный преобразователь частоты
Мотор начнет работать только при выходе воды под высоким давлением.
Если вода под высоким давлением не выходит, двигатель перестанет работать.
роль в сохранении энергии.
4Пример: Возьмем, к примеру, обработку мозаики из плитки (установим рабочее давление на 50000 psi): работа 12 часов в день,
фактическое время резки (выходное время воды под высоким давлением) составляет около 5 часов, асинхронный двигатель мощностью 37 кВт установлен на гидравлическом ускорителе
насос Среднее потребление электроэнергии составляет 20 градусов в час, 20X12 = 240 градусов в день, рассчитанное на основе 300 дней работы,
240х300 = 68000 градусов, Womart серво прямой привод средний 5 градусов / час, 5х12 = 60 градусов / день, 60х300 = 18000 градусов.
Поэтому насос Volmet с прямым приводом может сэкономить клиентам около 50 000 градусов в год.
Для пользователей, чем дольше они работают каждый день, тем больше энергии они экономят.
Сравнение сервонагнетателя WAMIT и насоса FLOW:
Хотя насос прямого привода типа FLOW также использует механизм связывания коленчатого вала для устранения потери гидравлической энергии
По сравнению с оригинальным бустерным насосом, сервонагнетательный насос Volmet имеет значительное преимущество перед насосом FLOW.
1, выбор двигателя.
Насос прямого привода FLOW использует асинхронный двигатель мощностью 22 кВт. Коэффициент преобразования мощности асинхронного двигателя составляет 80%.
Сервоприводный насос использует двигатель с постоянным магнитом мощностью 15 кВт. Коэффициент преобразования мощности двигателя с постоянным магнитом составляет 97%.
экономия энергии только одного двигателя составляет 30% или более;
2Начинаем двигатель.
Насос FLOW с прямым приводом использует стартовый дельта-степ-даун.
Сервер Volmet использует полностью интеллектуальный мягкий старт, а
Начальный ток уменьшается до нескольких ампер, полностью избегая воздействия на сеть и снижая расход энергии.
3, режим регулирования давления
Управление давлением насоса прямого привода FLOW использует форму переполнения избыточной воды высокого давления для управления давлением
Если не использовать переполнение, давление достигнет 60 000 ПСИ, подавляющее большинство в реальности.
Для стабильной работы оборудования (а также для экономии затрат на износ деталей) давление в основном используется около 46 000 ПС.
так что будет (60000-46000) / 60000 = 23,3% потеря энергии.
Это явление переполнения высокой температурой имеет много недостатков:
1Поппетный клапан - это рельефный клапан с пневматическим регулированием давления.
в случае пробок давление системы насоса прямого привода резко возрастет,
Если вы не можете выключить его, вы можете выключить его, если вы не можете выключить его.
не может оказать давление на систему.
2При использовании системы клапанов поппета требуется повышение качества воды под высоким давлением.
В соответствии со стандартом, высокотемпературная вода вызовет серьезные повреждения и ряд сбоев.
Управление давлением сервопрямых насосов Volmet использует полное закрытое цикл серво интеллектуальное управление давлением.
Это не только экономит энергию, но и
избегает недостатков кукольного клапана.
4, срок службы высоковольтных компонентов
Известно, что компонент высокого давления - это компонент, устойчивый к усталости, то есть в случае
Одно и то же качество, срок службы высоковольтного компонента зависит от количества обменников сверхвысокого давления внутри
компонент.
Например, при одном и том же сосуде и одном и том же давлении насос прямого привода типа FLOW имеет чередующееся количество
1500/2=750 раз в минуту, а сервонагнетательный насос Volmet имеет чередующееся количество раз 580 раз (750-580).
/750=22,7%
Таким образом, срок службы высоковольтных компонентов и связанных с ними компонентов сервопривода Volmet может быть увеличен на 22,7%.
Наша компания:
Shandong WAMI CNC Technology Co., Ltd является профессиональным производителем водораствора режущей машины.Продажа и технические услуги систем резки водяными струями сверхвысокого давления и соответствующих частей. Наша водяная струя режущая машина широко используется в промышленности камня, стекло, металлургия, композитные материалы ((пластик, резина, акрил, пена), пищевая промышленность и так далее.
